Lugar de origen: | China |
Nombre de la marca: | SD Huasu Brand |
Certificación: | CE, ISO9001:2008, UL, QS, GMP |
Número de modelo: | Línea acanalada de un sólo recinto de la protuberancia del tubo del PE |
Cantidad de orden mínima: | 1 sistema |
---|---|
Detalles de empaquetado: | paquete estándar |
Tiempo de entrega: | 30 días laborables |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 50 sistemas/mes |
Moldes: | Muere la cabeza, bloques del molde, manga del agua | Extrusor: | SJ 90/33 |
---|---|---|---|
L/D: | 33/1 | Calefacción del barril: | 5 zonas x 4.5kw |
Enfriamiento del barril: | 5 zonas x 0.18kw | Motor: | 150-1500 r.p.m 75kw |
Alta luz: | línea de la protuberancia del tubo de la protección del cable de 200m m,Línea acanalada de la protuberancia del tubo,Línea de la protuberancia del tubo del PLC PE |

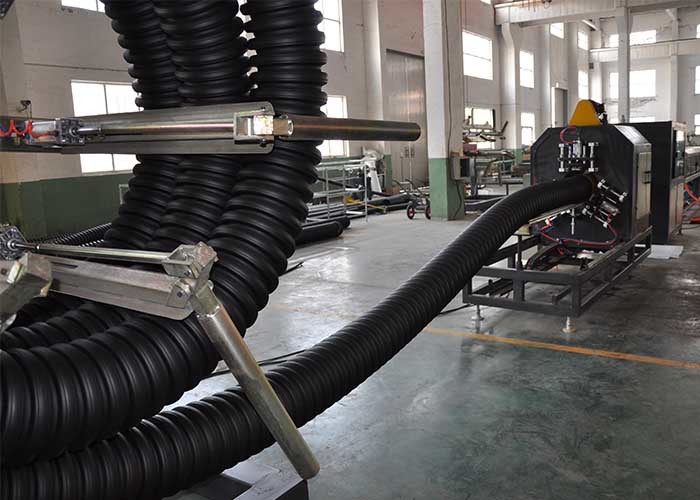

Línea acanalada 50mm-200m m de la protuberancia del tubo de la protección del cable con el extrusor SJ90/33
Cadena de producción lista
No. | Nombre y modelo | Cantidad | |
01 | Extrusor de solo tornillo SJ90x30 | 1 sistema | |
02 | Moldes | 50m m mueren el bloque principal del molde | 7 sistemas |
63m m mueren el bloque principal del molde | |||
75m m mueren el bloque principal del molde | |||
90m m mueren el bloque principal del molde | |||
110m m mueren el bloque principal del molde | |||
160m m mueren el bloque principal del molde | |||
200m m mueren el bloque principal del molde | |||
03 | Formar-máquina SBCJ-200 | 1 sistema | |
04 | Cortadora STG-200 | 1 sistema | |
05 | Vuelco del soporte | 1 sistema | |
06 | Sistema de control del PLC | 1 sistema |
Información técnica detallada
1,0 extrusor de solo tornillo SJ 90x30
--Dureza del tornillo del barril del tornillo HV>740
--Dureza material 38CrMoAlA del barril HV>940
--Dirección de la nitruración
--Profundidad de la nitruración 0,4 del barril--0.7m m
--Profundidad de la nitruración 0.3-0.6m m del tornillo
--Diámetro del tornillo 90m m
--L: ︰ 1 de D 30
Enfriamiento de Heating&
--Zonas x 4.5kw de la zona 5 de la calefacción del barril
--Zonas x 0.18kw de la zona de enfriamiento del barril 5
--Poder del barril que calienta 23kw
Conducción
--Motor de CA 150-1500 r.p.m 75kw
--Convertidor Fuji
--Conducción del engranaje de la caja de la rueda
--Engranaje 20CrMnTi material
--Engranaje helicoidal con engranaje
--Max. Output 260kg/h
1,1 sistema de Auto-alimentación
--Secador auto 1pcs
--Auto-cargador material 1pcs
2,0 moldes
2,1 muere la cabeza
--Especificación: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm
--Muere el espiral de la estructura
--Nitruración material del Cr 40 y amortiguamiento
2,2 bloque del molde
--Aleación de aluminio de alta calidad material
--Cantidad 35 pares
--Tipo de enfriamiento refrigeración por aire

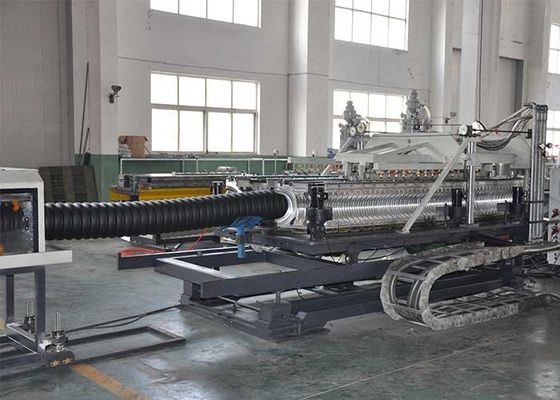

3,0 Formar-máquina SBCJ-200
--Longitud de la cadena del módulo 4620 milímetros
--Cantidad de pares del módulo 35 (molde de aluminio)
--Inversor 1pcs
--Motor impulsor de la misma fase superior y inferior 3.7kw
--Refrigeración por aire de enfriamiento del modo
--Presión de los canales de enfriamiento 1.8MPa del módulo
--Altura central (milímetro) 1050m m (ajustable)
--Módulo Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 milímetros
--Auto-lubricante de sistemas del sistema 1
--Temperatura del agua de enfriamiento 8-20℃
--Consumo de agua del máximo 1,5 cum/h
--Ajuste horizontal ±50 milímetro del máximo
--Ajuste de Max. Upright 100 milímetros
--Peso de la máquina 3000kg
4,0 cortadora STG-200
--Identificación Φ50-Φ200mm del diámetro del tubo
--Fijación de la “media” abrazadera con abrazadera por el cilindro
--Fijación con abrazadera neumática
--El cortar en la longitud fija: La formación de la máquina cuenta la longitud del tubo y da la orden que corta.
5,0 vuelco del soporte
--Longitud 6000m m
6,0 sistema de control del PLC
--Control de la temperatura
--Contactor (Siemens)
--Menú inglés
--Interfaz de máquina humano 10,4 1set (Siemens)
--Sistema 1set (Siemens) del PLC de la nueva generación
--Pantalla táctil, diálogo antropomecánico
