Lugar de origen: | China |
Nombre de la marca: | SD Huasu Brand |
Certificación: | CE, ISO9001:2008, UL, QS, GMP |
Número de modelo: | SD HUASU |
Cantidad de orden mínima: | 1 sistema |
---|---|
Detalles de empaquetado: | paquete estándar |
Tiempo de entrega: | 30 días laborables |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 50 sistemas/mes |
extrusor de solo tornillo: | SJ30×25 | Moldes: | 1 sistema |
---|---|---|---|
El tanque de la refrigeración por agua de la calibración del vacío: | SGZL-63 | El tanque de agua del espray: | SGPL-63 |
Máquina del recorrido-apagado: | SDQ-63 | Cortadora: | SGQG-63 |
Alta luz: | Línea roscada de la protuberancia del tubo del HDPE,línea de la protuberancia del tubo del HDPE de 20m m,línea de la protuberancia del tubo del HDPE 220kg/H |
Información general
Diámetro (milímetros) | 20 | 25 | 32 | 40 | 50 | 63 |
Grado de la presión |
Ubicación | Taller |
Fuente de alimentación | Ninguna área peligrosa, ninguna área de la parada del poder |
Grado de la humedad | el ≤95% |
Temperatura | 0-36℃ |
Poder | 380 V x 50 fase de los herzios x 3 (según el requisito de cliente) |
Poder total | 140kw, consumo de energía está sobre 85kw |
Agua de enfriamiento | Reciclaje del agua. ≤20℃, ≥0.3Mpa, ³ /h de ~15M |
Aire comprimido | 0.3m3/min, >1.2Mpa |
Dimensión del esquema | los 42m×2.2m×2.5m |
Extrusor | Motor | Max. Output | Nota |
SJ65/33 | 75kw | 220kg/h | Protuberancia para el tubo |
SJ30/25 | 2.2kw | 10kg/h | Protuberancia para la marca |
1. La capacidad de salida varía con los materiales y las condiciones de la operación.
2. Línea velocidad: Según el grueso, estándar del tubo y condición de la operación.
3. Dirección de la operación: De la derecha hacia la izquierda.
4. El color de la línea: Color estándar de HUASU.
5. Sigue habiendo la derecha de mejorar la especificación de la línea, si hay cualquier cliente de la modificación no es informado en el futuro.
Información técnica detallada
No | Nombre | Modelo | Qty | Observación |
1,0 | Extrusor de solo tornillo | SJ65×33 | 1 sistema | Protuberancia para el tubo |
Extrusor de solo tornillo | SJ30×25 | 1 sistema | Protuberancia para la marca | |
2,0 | Moldes | 1 sistema | ||
3,0
|
El tanque de la refrigeración por agua de la calibración del vacío | SGZL-63 | 1 sistema | 3000m m |
El tanque de la refrigeración por agua de la calibración del vacío | SGZL-63 | 1 sistema | 6000m m | |
4,0 | El tanque de agua del espray | SGPL-63 | 2 sistemas | |
5,0 | Máquina del recorrido-apagado | SDQ-63 | 1 sistema | |
6,0 | Cortadora | SGQG-63 | 1 sistema | |
7,0 | Soporte el vuelco | 1 sistema | ||
8,0 | Sistema de control | 1 sistema |
1,1 extrusor de solo tornillo SJ30×25
--Dureza del tornillo del tornillo HV>740
--Dureza del barril del barril HV>940
--38CrMoALA material, dirección de la nitruración
--Profundidad 0.5~0.7m m de la nitruración del barril
--Profundidad 0.4~0.6m m de la nitruración del tornillo
--Barril ranurado con la alimentación forzada refrigerada por agua
--Diámetro 30m m del tornillo
--L: 25:1 de D
Calefacción y enfriamiento
--× 1kw de las zonas de la zona 3 de la calefacción del barril
--Poder 3kw del barril
Conducción
--Motor de CA 2.2kw
--Reductor cicloide planetario del reductor
--Tolva de acero inoxidable material de la tolva
2,0 moldes
--Especificación Φ20-63mm
--Diseño partido de la estructura del espiral de la estructura
--Forja del Cr 40 y tratamiento materiales del temple
--Anillo de calefacción de acero inoxidable del método de calefacción
--Poder de calefacción 12kw
2,1 muere/la base/la manga de clasificación
--Manga del apresto de la película del agua
--Cobre material
--Especificación Φ20, Φ25, Φ32, Φ40, Φ50, Φ63

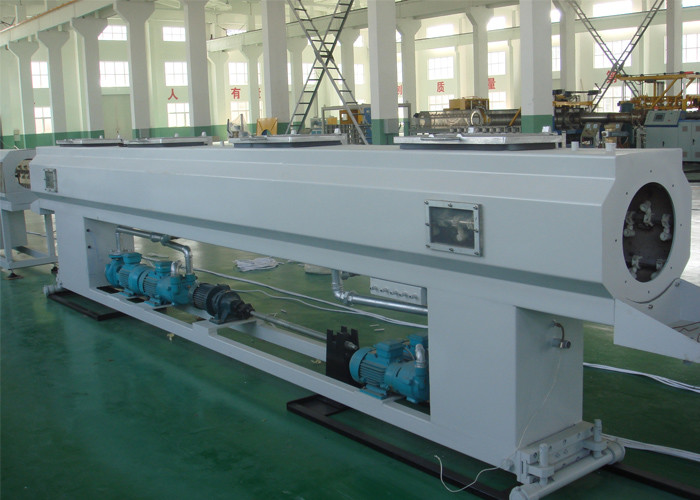

3,0 refrigeración por agua SGZL-63 de la calibración del vacío
--Gama aplicable Φ20-63mm del tubo
--Pintura de espray inoxidable material de la placa de acero del gabinete
--Longitud 3000m m de la caja de vacío
--Bomba de vacío 3KW
--Bomba de agua 2.2KW
--Vacío máximo -0.06MPa
--Filtro de acero inoxidable
--Rocíe el acero inoxidable de las PC del tubo 4
--ABS de la boca
--Sistema del control automático de la temperatura del agua y del nivel del agua
--Tipo colgante eléctrico de la caja de control
--Gabinete ajustable tridimensional
--Mudanza adelante y motor posterior 0.75KW
--Altura, control manual horizontal
--Frente y distancia trasera del movimiento de la caja 900m m
--Distancia izquierda y derecha del ajuste de la caja ±50mm
--Arriba y abajo de la distancia del ajuste de la caja ±50mm
--Tubería de acero cuadrada del carril de tierra con la pintura
3,1 refrigeración por agua SGZL-63 de la calibración del vacío
--Gama aplicable Φ20-63mm del tubo
--Pintura de espray inoxidable material de la placa de acero del gabinete
--Longitud 6000m m de la caja de vacío
--Bomba de vacío 4KW
--Bomba de agua 4KW
--Vacío máximo -0.06MPa
--Filtro de acero inoxidable
--Rocíe el acero inoxidable de las PC del tubo 4
--ABS de la boca
--Sistema del control automático de la temperatura del agua y del nivel del agua
--Tipo colgante eléctrico de la caja de control
--La altura del gabinete se puede ajustar de izquierda a derecha
--Arriba y abajo de la distancia del ajuste de la caja ±50mm
4,0 el tanque de agua del espray SGPL-63
--Acero inoxidable del cuerpo del tanque
--Bomba de agua 4KW
--Longitud 6000m m
--Tubo de rociadura 4 pedazos del acero inoxidable
--ABS de la boca
--Altura ajustable
--Arriba y abajo de la distancia del ajuste de la caja ±50mm

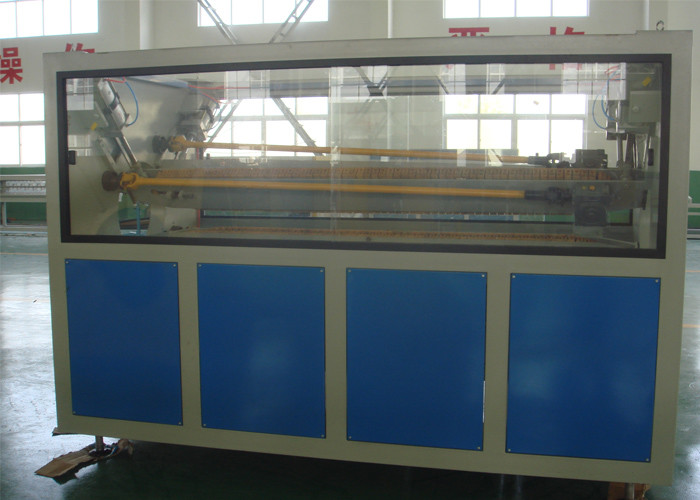

5,0 máquina SDQ-63 del recorrido-apagado
--Tipo Dos pedrails
--Bloque de goma de forma de V elástico suave del material de goma del bloque
--Afianzando la forma del tubo con abrazadera neumática
--Fijación de longitud del tubo con abrazadera 2200m m
--Poder del motor impulsor regulación de la velocidad de la conversión de frecuencia 3kw
--Acarreo-apagado de la tensión (máxima). 3KN
--Acarreo de velocidad 3-30m/min

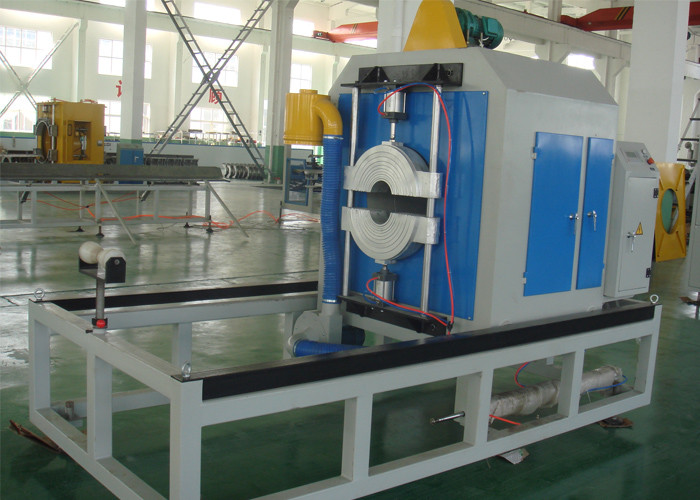

6,0 cortadora SGQG-63
--Gama Φ20~Φ63mm del uso
--Fijación de método con abrazadera Fijación con abrazadera neumática
--Cuchilla material de la aleación de la cuchilla
--Cortar el corte circular de la forma
--Velocidad linear de trabajo 0.3-5 M/min
--Longitud de movimiento eficaz 1500m m
--Poder 1.1kw del motor de la revolución
7,0 soporte STF-6000 el vuelco
--Descarga de la longitud de tubo 6000m m
--Material de la aleta pulido de acero inoxidable
--Control neumático, vuelco automático con longitud fija
8,0 sistema de control
--control de la temperatura Omron
--Inversor ABB
--Contactor Siemens
