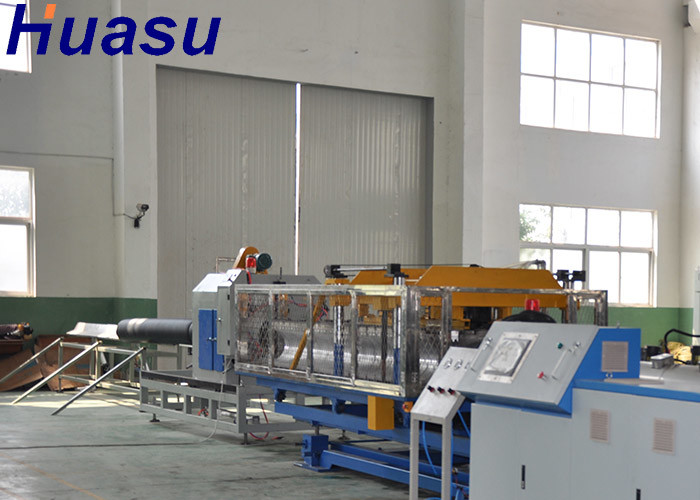

Línea de enfriamiento de la protuberancia del tubo del extrusor DWC del tubo del HDPE de la fan

Fan que refresca la línea acanalada de la protuberancia del tubo de la pared doble

la máquina acanalada de la protuberancia del tubo puede producir 9m m hasta el tubo acanalado de 1200m m OD/ID, que son ampliamente utilizados como cable protegen la cubierta, tubo médico de la transferencia (tubo acanalado tamaño pequeño); transferencia del gas, transferencia del agua (tubo acanalado) del tamaño grande etc.

la máquina acanalada del tubo consiste en:

1. extrusor
según diverso material, podía ser el extrusor de tornillo doble cónico del uso para el material del PVC, extrusor de solo tornillo para el material de PE/PP.

también el modelo del extrusor elige según tamaño del tubo y diseño de molde. por ejemplo, el PE tubo acanalado de 9m m a de 25m m, elige extrusor el extrusor de solo tornillo SJ65/30 para el diseño de alta velocidad, o de solo tornillo SJ55/30 para el diseño de la velocidad normal.

Y el QTY del extrusor elige según el diseño del tubo, extrusor acanalado de un sólo recinto del uso uno del tubo, pared doble que el tubo acanalado necesita el extrusor de 2 sistemas. por ejemplo PE 160m m que la máquina acanalada de un sólo recinto de la producción del tubo elige el extrusor de solo tornillo SJ75/33, tipo doble necesidad de la pared elija el extrusor de solo tornillo SJ75/33 + el extrusor de solo tornillo SJ65/33. así como el extrusor de tornillo doble cónico SJZ45/90 para la pequeña protuberancia acanalada de un sólo recinto del tubo del PVC.

según requisitos del cliente, nuestro extrusor podía ser control de la fabricación por el PLC de SIEMENS, con SMATAC HMI.

2, protuberancia del tubo mueren + formación acanalada del tubo mueren
el dado de la protuberancia del tubo tiene la misma función como el tubo sólido normal de la pared muere, haciendo el plasitc metled en forma redonda, apenas un tubo que sólido más fino de la pared del grueso de pared.
Pero tiene diferencia, porque el grueso de pared muy fino, así que serán soplo con aire al entrar la formación a morir, en caso de que el shapping y clasificación muy malos. éste es elemento de control difícil, pero pedazo de torta para nuestro ingeniero experimentado.

la formación acanalada del tubo muere hecho generalmente de aluminio/de aleación de aluminio, según tamaño del tubo y formando el tipo de la máquina, tiene diverso diseño para fijar en la formación de la máquina, también diverso tipo de enfriamiento según la línea diseño de la velocidad. velocidad de la producción de la velocidad normal, fan que se refresca, velocidad de alta velocidad de la producción, refrigeración por agua.

Nuestra formación diseñada muere puede hacer belling en línea, que es más eficiente para la conexión de tubo.

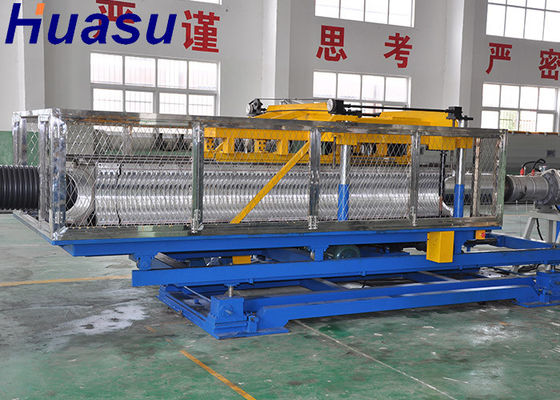

3, formando la máquina
formando la máquina usada a fijar la formación muera, y la fabricación de la formación a morir continuamente el trabajar.

4, cortadora + apilador o máquina de bobina
generalmente para (9m m a 110m m) el tubo acanalado tamaño pequeño equipar de la máquina de enrrollamiento, la sola devanadera del disco, devanadera doble del disco, ambas es aceptable. para la velocidad sugiera el widner doble del disco.
también como 75m m, 90m m, tubo de 110m m couble cutted en longitud corta, tal como 9m, los 6m que los etc. entonces necesitan burla con la cortadora + el apilador, porque cortan la frecuencia más alta que tipo de enrrollamiento.
