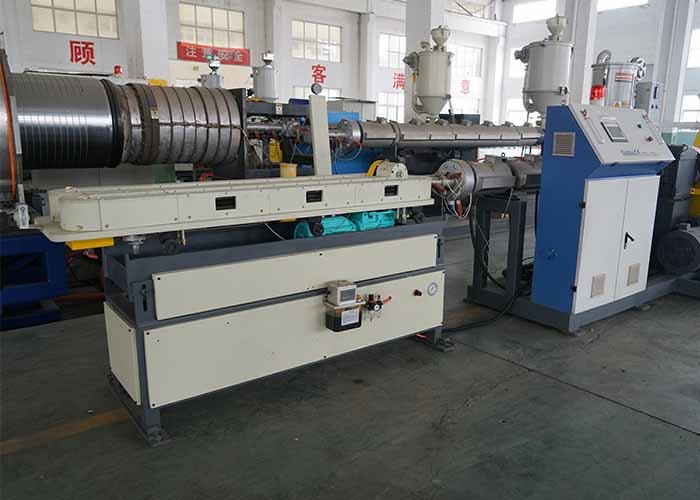

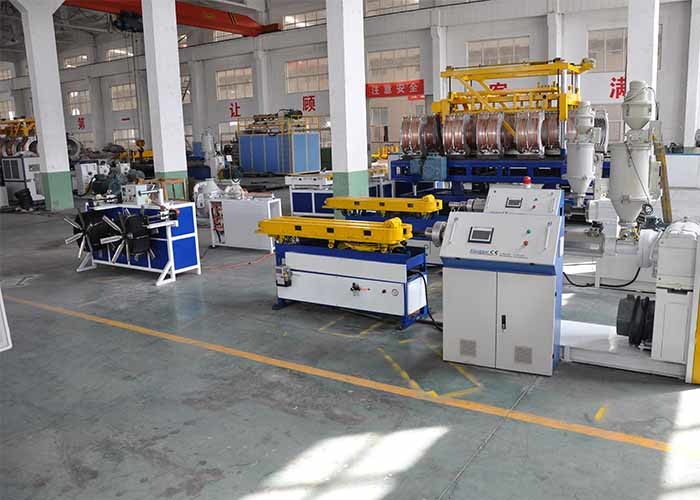

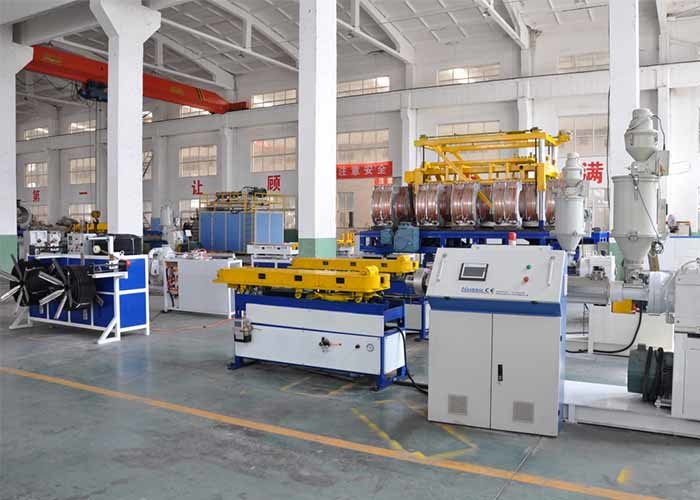

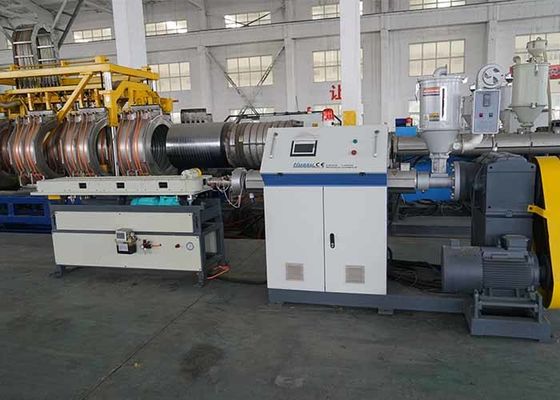

Línea acanalada de un sólo recinto del tubo del OD 23m m 22kw 80kg/H

Línea acanalada de un sólo recinto del tubo del OD 23m m 22kw 80kg/H

  • Línea acanalada de un sólo recinto del tubo del OD 23m m 22kw 80kg/H
  • Línea acanalada de un sólo recinto del tubo del OD 23m m 22kw 80kg/H
  • Línea acanalada de un sólo recinto del tubo del OD 23m m 22kw 80kg/H
  • Línea acanalada de un sólo recinto del tubo del OD 23m m 22kw 80kg/H
Línea acanalada de un sólo recinto del tubo del OD 23m m 22kw 80kg/H
Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: SD HUASU
Certificación: CE, ISO9001:2008, UL, QS, GMP
Número de modelo: SBG 63H
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Detalles de empaquetado: paquete estándar
Tiempo de entrega: 30 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 50 sistemas/mes
Contacto
Descripción detallada del producto
Diámetro del tubo: Identificación 16-50 milímetros Extrusor: SJ 65/30
Salida máxima: 80kg/H Motor de CA: 22kw
Inversor: ABB Sistema de alimentación: Auto
poder total: 25kw
Alta luz:

80kg/H acanaló la línea del tubo

,

22kw acanaló la línea del tubo

,

Línea acanalada del tubo del OD 23m m

80kg/H hizo salir la línea acanalada de un sólo recinto de alta velocidad motor del tubo de SBG-50 22kw

Información general

  • Petición especial del cliente:
  • Especialización:
  • Productos:
    • Uso: Conducta eléctrica, drenaje del agua
    • Longitud de tubo: acordar la investigación del cliente
    • Materia prima recomendada:
    • Instale tubos el grado de la lista y de la presión:
NO. Diámetro interno (milímetros) Diámetro exterior (milímetros) Observación
1   16
2   23



Condición del ambiente



Ubicación Taller
Fuente de alimentación Ninguna área peligrosa, ninguna área de la parada del poder
Grado de la humedad el ≤95%
Temperatura 0-36℃



Condición del trabajo



Poder 380V/3phase/50HZ
Poder total 25kw
Agua de enfriamiento Reciclaje del agua. ≤20℃, ≥0.3Mpa, ~0.5T/h
Aire comprimido 0.3m3/min, >0.5Mpa
Línea dimensión los 6.5m/1.5m/1.5m



Funcionamiento técnico principal



Extrusor Motor Max Output Nota
SJ55/30 22kw 80kg/h



1. La capacidad de salida varía con los materiales y las condiciones de la operación.

2. Línea velocidad: Según el grueso, stander del tubo y condición de la operación.

3. Dirección de la operación: De la derecha hacia la izquierda.

4. El color de la línea: Color estándar de HUASU.

5. Sigue habiendo la derecha de mejorar la especificación de la línea, si hay cualquier cliente de la modificación no es informado en el futuro.



Configuración de equipo



No. Nombre y modelo Cantidad
1,0 Extrusor de solo tornillo SJ-55/30 1 sistema
2,0 Moldes mueren el bloque de la cabeza y del molde (16m m, 23m m) 2 sistemas
3,0 Formación de la máquina 1 sistema
4,0 Máquina de bobina 1 sistema
5,0 Sistema de control del PLC 1 sistema



Información técnica detallada



1,0 extrusor monohélice SJ-55/30

--Dureza del tornillo del tornillo HV>740

--Dureza del barril del barril HV>940

--Dirección material de la nitruración 38CrMoAlA

--Profundidad de la nitruración 0,5 del barril--0.7m m

--Profundidad de la nitruración 0.4-0.6m m del tornillo

--Diámetro del tornillo 55m m

--L: 30:1 de D

Enfriamiento de Heating&

--Zona 3 zones×4kw de la calefacción del barril

--Zona de enfriamiento del barril 3 zones×0.06kw

--Muere la zona de calefacción principal 2zones

Conducción

--Poder 22kw de la impulsión

--Conversión de frecuencia Hitachi, Japón

--Superficie dura del engranaje de la caja de la rueda



2,0 moldes

2,1 muere la cabeza

--Especificación φ16, φ23mm

--40Cr material

--Acero inoxidable de calefacción del lazo

2,2 bloques del molde

--Especificación φ16, φ23mm

--Cantidad 70 pares

--Longitud total del bloque del molde 70×56.55 = 4071.6m m

--Tipo de enfriamiento refrigeración por agua



3,0 formación de la máquina

--Plantilla que refresca la refrigeración por agua baja

--Proceso material del arrabio de la plantilla

--Tipo de transmisión transmisión de la pista

--Longitud de cierre 1310m m del molde

--La rueda de gusano de la caja de la desaceleración, caja 1 de la desaceleración de la rueda de gusano fijó

Sistema de la caja 1 de la desaceleración de la rueda de engranaje

--Max. Speed 21 m/min

--Conversión de frecuencia del motor del poder 3kw de la impulsión

--Metro que cuenta el tipo influencia



4,0 máquina de enrrollamiento auto

--Conducción del motor de la toca

--Placa de enrrollamiento inner220*outer600*width260mm

--Longitud máxima 50m/r



5,0 sistema de control del PLC

--Las piezas eléctricas utilizan Siemens

--PLC Siemens
