Lugar de origen: | CHINA |
Nombre de la marca: | SD HUASU |
Certificación: | ISO |
Número de modelo: | SBG 250 |
Cantidad de orden mínima: | 1 sistema |
---|---|
Detalles de empaquetado: | paquete estándar |
Tiempo de entrega: | 30 días laborables |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 50 sistemas/mes |
Diámetro del tubo: | DE 90-315 mm | Extrusor: | SJ 90/30 |
---|---|---|---|
salida: | 120-260kg/h | Motor de CA: | 75kw |
Inversor: | ABB | Sistema de alimentación: | Auto |
poder total: | 120kw | ||
Alta luz: | 260kg/H acanalados instalan tubos la formación de la máquina,Tubo de un sólo recinto que forma la máquina,120kw acanalados instalan tubos la formación de la máquina |

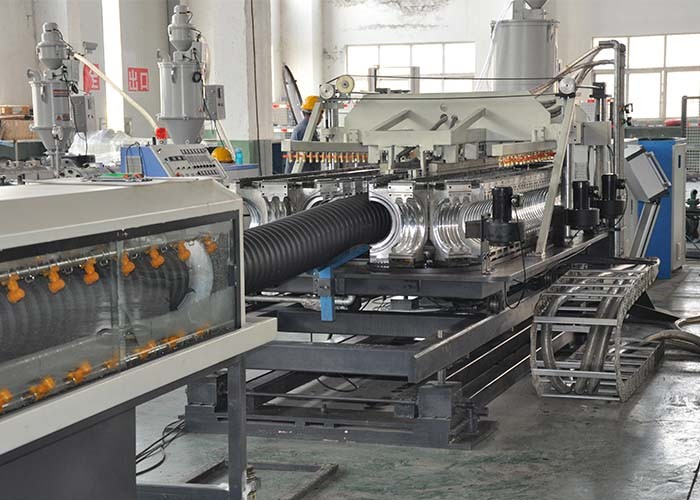

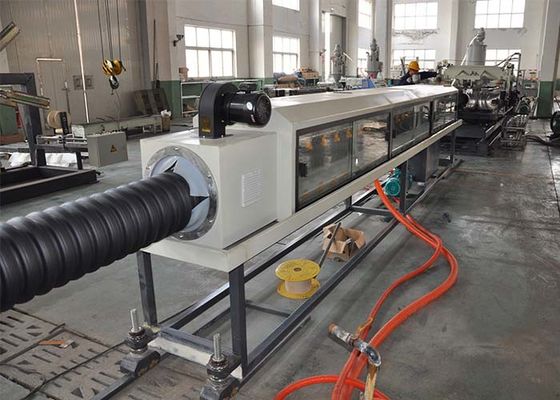

El tubo acanalado que formaba la máquina ha cerrado la estructura, y podemos también proporcionar la formación del vacío. Formando movimiento del molde hacia adelante y hacia atrás en un cerrado e integralmente un túnel. La formación del túnel es diseño del bocadillo y enfriamiento del molde forcely refrescando el agua. La tira que moldea se hace del acero del carburo, así que es resistente a la corrosión.
La máquina acanalada de un sólo recinto del tubo fue desarrollada por Shandong Huasu. Adopta los engranajes para funcionar con los módulos y las plantillas para realizar el enfriamiento de circulación del agua y la refrigeración por aire de los productos, que asegura el moldeado de alta velocidad, incluso el corrugación, la pared interna y externa lisa del tubo. Estos tubos acanalados se utilizan especialmente en tubo del conducto de los alambres.
El tubo acanalado de un sólo recinto es ampliamente utilizado en los campos del alambre auto, tubos de hilo-paso eléctricos, circuito de la máquina-herramienta, tubos protectores de lámparas y las linternas atan con alambre, los tubos del aire acondicionado y de la lavadora, etc.
No. | Nombre y modelo | Cantidad | |
01 | Extrusor de solo tornillo SJ90x30 | 1 sistema | |
02 | Moldes | 50m m mueren el bloque principal del molde | 7 sistemas |
63m m mueren el bloque principal del molde | |||
75m m mueren el bloque principal del molde | |||
90m m mueren el bloque principal del molde | |||
110m m mueren el bloque principal del molde | |||
160m m mueren el bloque principal del molde | |||
200m m mueren el bloque principal del molde | |||
03 | Formar-máquina SBCJ-200 | 1 sistema | |
04 | Cortadora STG-200 | 1 sistema | |
05 | Vuelco del soporte | 1 sistema | |
06 | Sistema de control del PLC | 1 sistema |

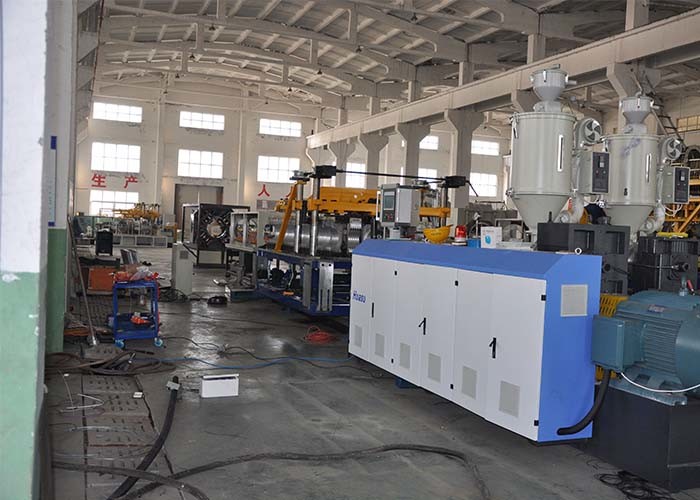

1,0 extrusor de solo tornillo SJ 90x30
--Dureza del tornillo del barril del tornillo HV>740
--Dureza material 38CrMoAlA del barril HV>940
--Dirección de la nitruración
--Profundidad de la nitruración 0,4 del barril--0.7m m
--Profundidad de la nitruración 0.3-0.6m m del tornillo
--Diámetro del tornillo 90m m
--L: ︰ 1 de D 30
Enfriamiento de Heating&
--Zonas x 4.5kw de la zona 5 de la calefacción del barril
--Zonas x 0.18kw de la zona de enfriamiento del barril 5
--Poder del barril que calienta 23kw
Conducción
--Motor de CA 150-1500 r.p.m 75kw
--Convertidor Fuji
--Conducción del engranaje de la caja de la rueda
--Engranaje 20CrMnTi material
--Engranaje helicoidal con engranaje
--Max. Output 260kg/h
1,1 sistema de Auto-alimentación
--Secador auto 1pcs
--Auto-cargador material 1pcs

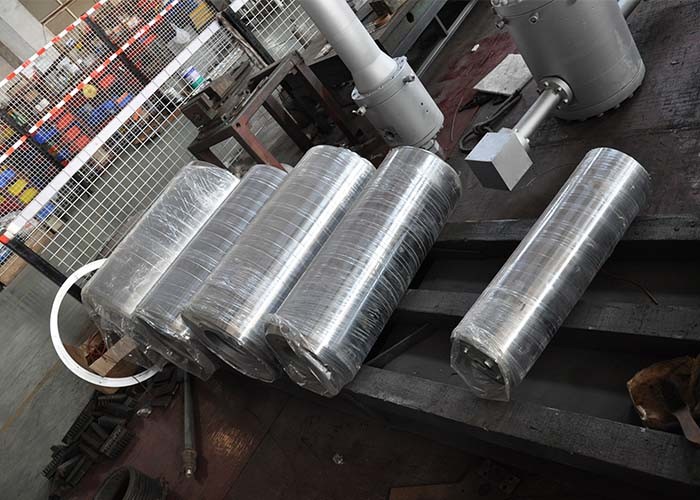

2,0 moldes

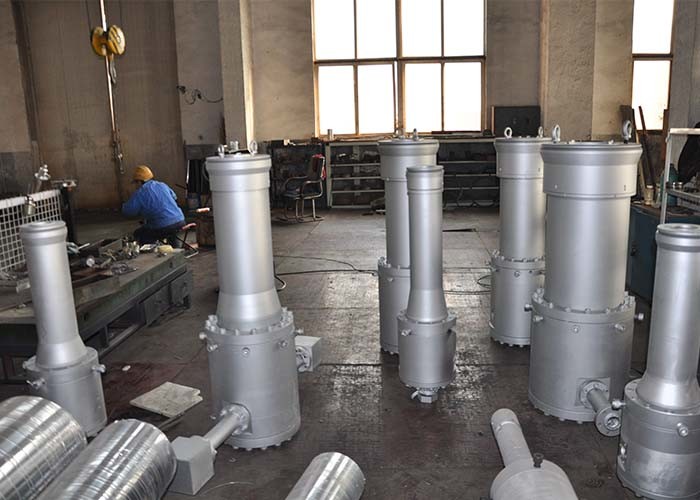

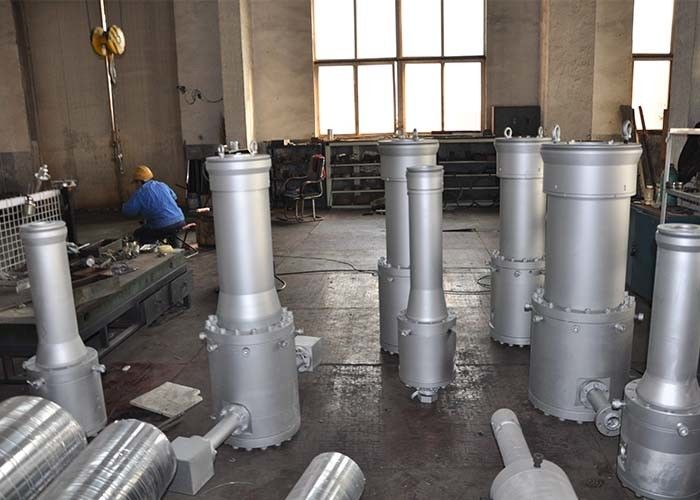

2,1 muere la cabeza
--Especificación: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm
--Muere el espiral de la estructura
--Nitruración material del Cr 40 y amortiguamiento
2,2 bloque del molde
--Aleación de aluminio de alta calidad material
--Cantidad 35 pares
--Tipo de enfriamiento refrigeración por aire
3,0 Formar-máquina SBCJ-200
--Longitud de la cadena del módulo 4620 milímetros
--Cantidad de pares del módulo 35 (molde de aluminio)
--Inversor 1pcs
--Motor impulsor de la misma fase superior y inferior 3.7kw
--Refrigeración por aire de enfriamiento del modo
--Presión de los canales de enfriamiento 1.8MPa del módulo
--Altura central (milímetro) 1050m m (ajustable)
--Módulo Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 milímetros
--Auto-lubricante de sistemas del sistema 1
--Temperatura del agua de enfriamiento 8-20℃
--Consumo de agua máximo 1,5 cum/h
--Ajuste horizontal máximo ±50 milímetro
--Ajuste de Max. Upright 100 milímetros
--Peso de la máquina 3000kg
4,0 cortadora STG-200
--Identificación Φ50-Φ200mm del diámetro del tubo
--Fijación de la “media” abrazadera con abrazadera por el cilindro
--Fijación con abrazadera neumática
--El cortar en la longitud fija: La formación de la máquina cuenta la longitud del tubo y da la orden que corta.
5,0 vuelco del soporte
--Longitud 6000m m
6,0 sistema de control del PLC
--Control de la temperatura
--Contactor (Siemens)
--Menú inglés
--Interfaz de máquina humano 10,4 1set (Siemens)
--Sistema 1set (Siemens) del PLC de la nueva generación
--Pantalla táctil, diálogo antropomecánico
