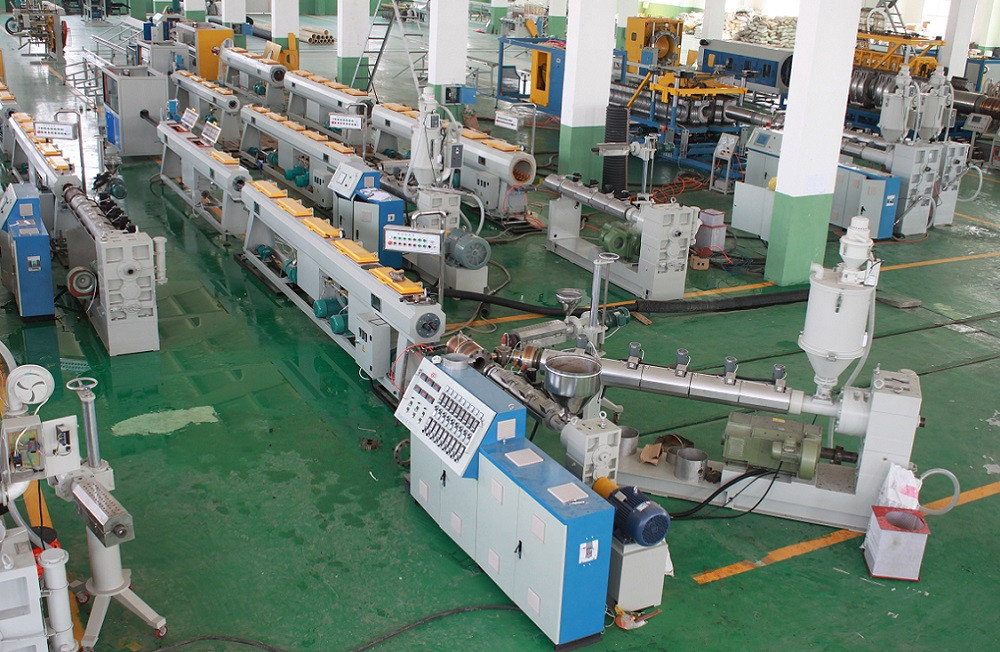

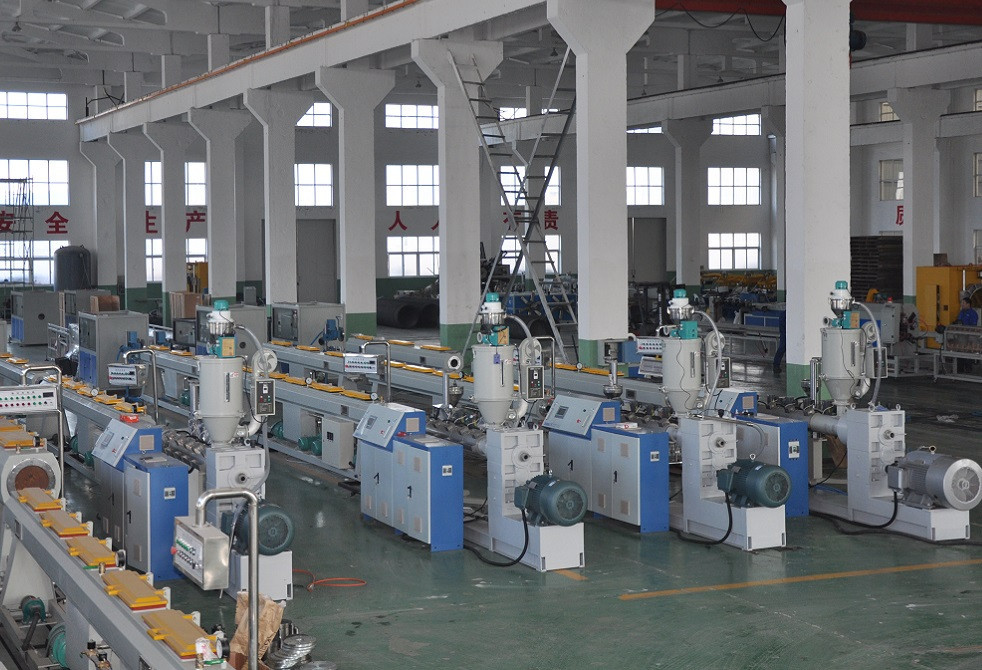

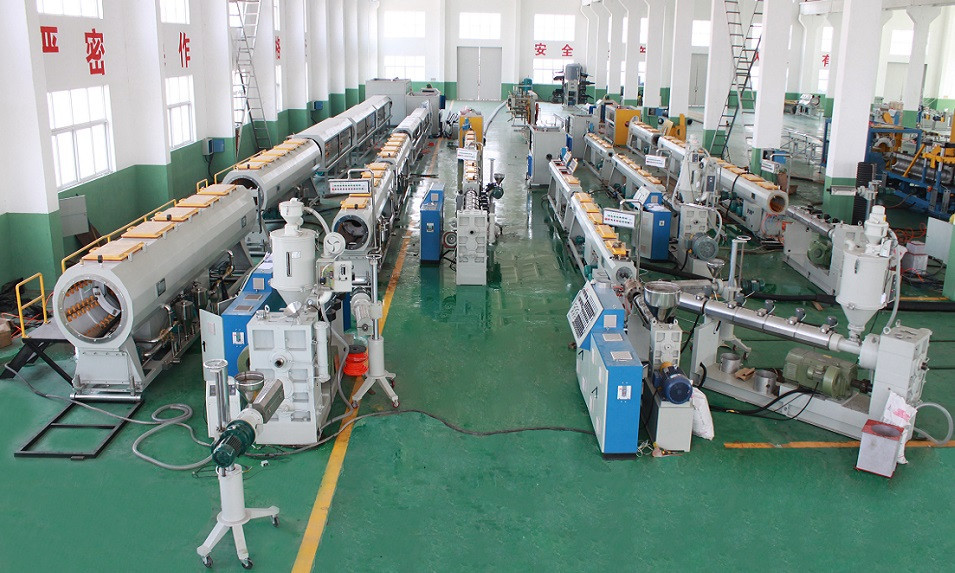

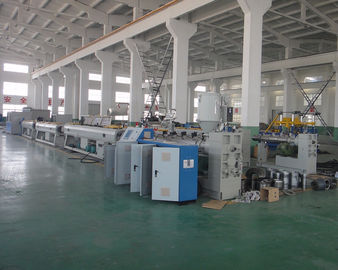

Línea sólida de la protuberancia del tubo de la pared PPR, máquina automática de la protuberancia del tubo de PPR

Descripción de la línea de la protuberancia del tubo de PPR:

Alcance del diámetro: (OD) Φ20mm-Φ160mm

Introducción del tubo de PPR:

Diseñamos y desarrollamos la cadena de producción del tubo de PPR y la cadena de producción del tubo de gas en sí mismo. Los tubos plásticos que son producidos por esta línea tienen tiesura excelente, aislamiento y no tóxico ahorros de energía, funcionamiento de la salud tan encendido. Se ha convertido en la primera opción para el tubo de la agua caliente/fría.

El tubo de PPR producido de nuestra máquina tiene características como sigue:

(1). El tubo es nuevo producto respetuoso del medio ambiente.
(2). Tiene las características del saneamiento, del no-veneno, del no-moho, de la resistencia térmica y de la larga vida.
(3). Utilizado principalmente en los campos del abastecimiento de agua y de la agua caliente para caliente para la vida y la industria residentes.
(4). Puede substituir el tubo de cobre y el tubo del aluminio.
(5). La máquina se puede cambiar para producir el tubo de PPA/PPC/PP/PE.

Introducción técnica:

En primer lugar, ponga el material de PP-R y el otro material auxiliar en el mezclador y la mezcla del material simétricamente, después alimente en la tolva, al mismo tiempo caliente el extrusor y guarde la temperatura, y el material es derretimiento y plastificación al lado de extrusor, después sacado cerca muera y dirija y entra el dispositivo de calibración del vacío, y el enfriamiento y la calibración, después retira por la máquina del recorrido-apagado, después la palabra de la impresión por la impresora de chorro de tinta, después pone en más lindo automático para acabar el corte automático según el preestablecimiento de longitud y el amontonamiento en el estante. Y el producto elegible se embala y se pone en almacén, y se machaca y se recicla el producto inferior.
Esta línea de la protuberancia del tubo incluye principalmente el extrusor de solo tornillo, moldes, el tanque de agua de calibración del vacío, el tanque de la refrigeración por agua del espray, la máquina del recorrido-apagado, la cortadora (o la devanadera) y el vuelco del soporte.

Extrusor:

La línea de la protuberancia del tubo de PPR adopta velocidad y eficacia del extrusor de solo tornillo. El tornillo tiene la unidad de la barrera, componentes de mezcla del material especial y nuevo estilo de los surcos del barril. El extrusor se equipa de la fan de poco ruido, anillo de cerámica de la calefacción, reductor duro de alta velocidad del engranaje, cargador lleno-automático del vacío. Esta configuración asegura el buen plasticization y el efecto de mezcla. También asegura la producción de alta velocidad, estable y la gran salida.

Línea de la marca del tubo:

Es sacada por el extrusor de solo tornillo SJ30/25 a través de la protuberancia composited muere.

Muere la cabeza:

El material de la cabeza del dado es 40Cr de alta calidad. Es el espiral más avanzado o el enrejado muere cabeza en el mundo, que asegura la protuberancia estable en el proceso de producción. Para caber el funcionamiento del material de PPR y asegurar la estabilidad de diámetro y de redondez del tubo al producir el tubo de la grueso-pared con velocidad, adoptamos la película del agua que lubrica y regamos (o aceite) el enfriamiento de la circulación.

El tanque de agua de calibración del vacío:

El cuerpo se hace de tablero del acero inoxidable de la alta dureza y de la buena calidad. Ha avanzado la circulación y el sistema de enfriamiento de alta presión, vacío del agua que ajustaba el equipo y temperatura del agua exacta y sistema que controlaba automático del nivel del agua. La manga de calibración de bronce exacta asegura velocidad de enfriamiento y el tubo que moldea. Puede ser tres-dimensión ajustada para arriba y abajo y se fue y derecho.

El tanque del enfriamiento de espray de agua:

El cuerpo se hace del acero inoxidable y la sombra es cortina suave transparente del PVC. El flotador del acero inoxidable ajusta el nivel del agua y la temperatura del agua de los controles de la electricidad. El material de la boca es plástico de la ingeniería del ABS. El marco de la máquina puede ser ajustable hacia arriba y hacia abajo. Hay rodillo en el tanque.

Máquina del recorrido-apagado:

Adopta la conversión de frecuencia. Transferencias de cada marco de la tracción con la cadena que asegura cada pista que se mueve simultáneamente. Es fijación con abrazadera neumática y mecánica de la combinación. El transporte tiene estructura especial que pueda reducir con eficacia el error de la instalación.

Cortadora:

Es cortadora sin polvo automática. Sección lisa del corte, impulsión simultánea de la conversión de frecuencia, altos exactitud y de poco ruido.

Sistema de control:

Podemos ofrecer el sistema de control del PLC de SIEMENS que es sistema que controla inteligente. También podemos ofrecer el sistema de control ordinario que utilizan SIEMENS las piezas eléctricas, regulador de temperatura de Omron. El control inteligente hace la operación simple.

Parámetro técnico principal:
